OV80i Especificaciones Técnicas

Este documento proporciona especificaciones técnicas detalladas para la OV80i Cámara de Visión con IA Industrial, incluyendo capacidades de hardware, parámetros de rendimiento, esquemas de pines y requisitos ambientales.

Visión general del sistema​

Modelo: OV80i Cámara de Visión con IA Industrial

Plataforma de hardware: Plataforma de cómputo integrada

Aplicación: Visión por máquina avanzada con capacidades de IA integradas

Especificaciones Físicas​

ParámetroEspecificaciónNotas
Altura121 mm
Anchura78 mm
Profundidad49.31 mm
Peso~700 g (1.5 lbs)
Montaje4x M4 (frontal o trasero)Consulte la documentación de montaje
Protección de la carcasaIP40Protección contra polvo y humedad
CertificacionesCE/FCCConformidad industrial

Especificaciones de Alimentación​

ParámetroEspecificaciónNotas
Voltaje de entrada19-24 VDCEstándar industrial
Potencia máxima18WConsumo máximo
Potencia típica15WFuncionamiento normal
Consumo de corriente1 A @ 24VAproximado

Especificaciones Ambientales​

ParámetroEspecificaciónNotas
Temperatura de funcionamiento0-45°CEntorno industrial
Temperatura de almacenamiento-20 a +70°CFuera de operación
Humedad10-90% RHNo condensante
Resistencia a vibracionesGrado industrialAdecuado para líneas de producción

Especificaciones del Sensor de Imagen​

ParámetroEspecificaciónNotas
Modelo de sensorSONY IMX334Grado industrial
Resolución8 MP3840 x 2160 píxeles
Tasa de fotogramas30 fpsMáxima
Tamaño del sensor1/1.8"
Tipo de obturadorRolling Shutter
Color/MonoColorSensor de color RGB
Tamaño de píxel2.0 μm x 2.0 μm

Especificaciones del Sistema de Procesamiento​

Módulo de Cómputo NVIDIA Orin NX​

ComponenteEspecificaciónDetalles
CPU6 núcleos Cortex A78AE (ARM de 64 bits)
GPU1024-núcleos Ampere con 32 Tensor Cores
Aceleración de IA32 Tensor CoresOptimización de aprendizaje profundo
Memoria8 GB 128-bit LPDDR5Memoria del sistema
Almacenamiento256 GB NVMe SSDAlmacenamiento interno

Especificaciones del Sistema Óptico​

Sistema de Lentes​

ParámetroEspecificaciónNotas
Tipo de monturaC-MountRosca estándar
Lente estándarVaríaVer detalles de pedido
Opciones disponiblesLentes compatibles con C-mount
Tipo de enfoqueManual/Motorizado (según lente)
AberturaManual/Auto (según lente)

Especificaciones de Conectividad​

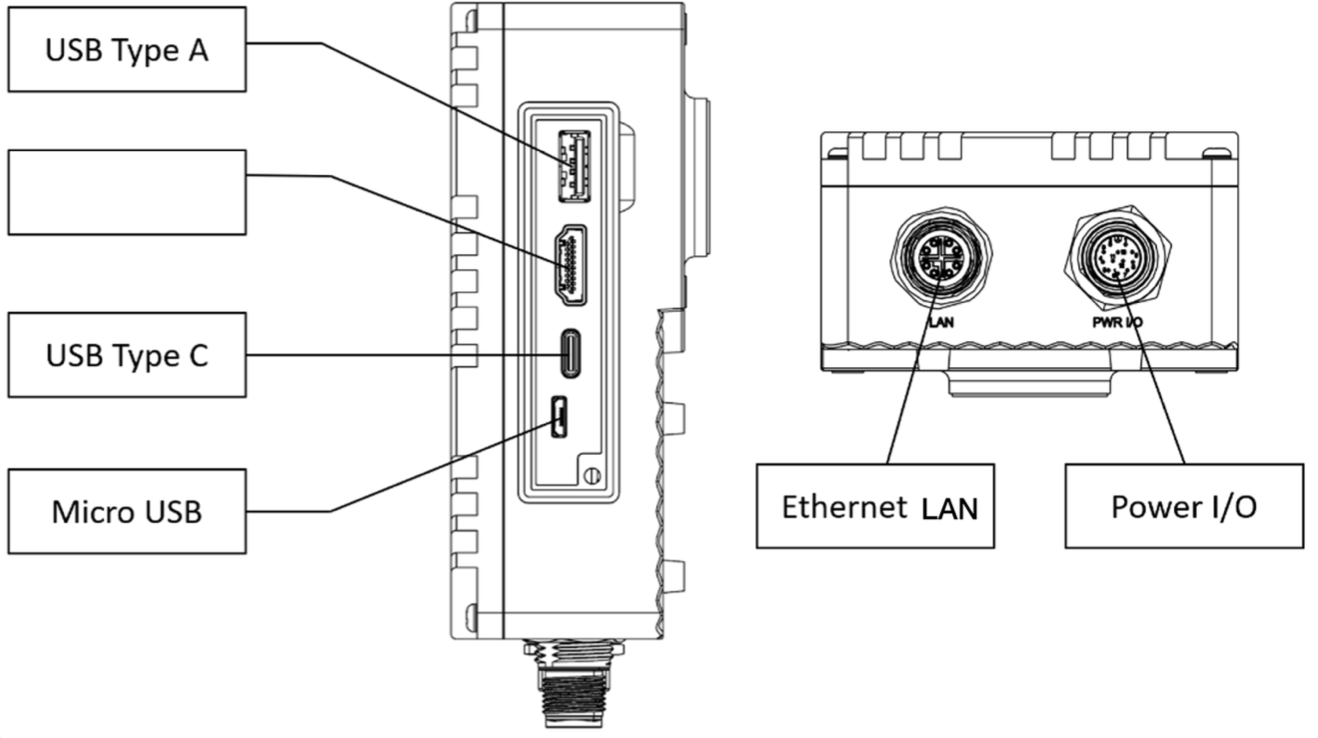

Puertos Externos​


Puerto #TipoConectorDescripción
1USB Type-AUSB 3.0Reservado para futuro soporte (no conectividad UI)
2USB Type-CUSB 3.0Reservado para futuro soporte (no conectividad UI)
3E/S de AlimentaciónM12 A-Coded 12 PinAlimentación, E/S Digital
4EthernetM12 X-CodedRed, comunicación con PLC

Especificaciones de Red​

ParámetroEspecificaciónNotas
Ethernet10/100/1000 Base-TCompatible con Gigabit
ProtocolosEthernet/IP, ProfinetProtocolos industriales
IP predeterminada10.250.0.100Predeterminado estático
IP de USB de emergencia192.168.55.1Acceso micro-USB a la UI de la cámara
Soporte DHCPSíConfigurable

Especificaciones de E/S Digital​

SeñalPinCantidadTipoEspecificaciones
Entrada de disparo101Entrada DigitalNPN activo bajo - Conéctelo a GND para activar
Entrada Digital1, 52Entrada DigitalNPN activo bajo - Conéctelo a GND para activar
Salida Digital11, 122Salida DigitalNPN en modo sinking


Características Eléctricas de E/S​

ParámetroEspecificaciónNotas
Rango de voltaje de entrada0-24 VDC
Lógica de entradaConectar a GND = ActivoCompatibilidad NPN
Corriente de salida100 mA máximoPor salida
Lógica de salidaConducción a GNDCuando está activa
Estado de salidaFlotanteCuando está inactiva
aviso
  • Las salidas digitales (DO0 / DO1) son NPN de colector abierto, de tipo sinking solamente. Conectan la línea a GND cuando están activas y no pueden suministrar +24 V. Se debe proporcionar un pull-up externo o una carga a +24 V para un funcionamiento correcto.
  • DIO GND (Pin 9) debe estar conectado a GND para que la funcionalidad de entrada digital funcione
  • DIO GND está conectado a GND a través de un fusible térmico
  • Al conectar a sistemas con fuentes de alimentación diferentes, use DIO GND para interconectar las tierras
  • Reset (Pin 4) - Conéctelo a GND para reiniciar la cámara (no es necesario para la mayoría de aplicaciones, mantenga en estado flotante para evitar reinicios no deseados)

Conector M12 A-Coded de 12 Pines​

Tabla de Asignación de Pines​

PinSeñalColor de cable (Ref.)Color de cable (Proveedor externo)Función
1DI1NPN activo bajo
4ResetReiniciar sistema BTN
5DO0NPN activo bajo
6Entrada Común
7Vin+BKBKEntrada de alimentación positiva (19-24V)
8GNDGYGYTierra de alimentación
9DIO GNDTierra de E/S digital
10TriggerEntrada de disparo - NPN activo bajo
11DO0Salida, NPN sinking
12DO1Salida, NPN sinking
2,3Reservado--No conectado

Conexiones de Alimentación​

Diseño de entrada de potencia dual:

  • Pin 7: Conectado a Vin+ (positivo 19-24V)
  • Pin 8: Conectado a GND (tierra de alimentación)
nota

Si hay insuficiente potencia, modifique el cableado para asegurar que la fuente de 24V esté conectada a Vin+ (pin 7).

Sincronización y Disparo​

ModoTipoDescripción
Disparo de hardwareEntrada DigitalDisparo por señal externa
Disparo por softwareRed/ManualDisparo por PLC, manual o Node-RED
Disparo del alineadorSoftwareDisparo basado en plantillas
Disparo por intervaloBasado en temporizadorDisparo periódico

Contenido del Paquete Estándar​

ArtículoCantidadDescripción
Cámara OV80i1Unidad principal de la cámara
Placa de montaje1Hardware incluido
Cable de alimentación y E/S1Conector M12 con bloque de terminales
Cable Ethernet1M12 a RJ45
Documentación1Guía de inicio rápido

Conformidad y Normas​

NormaConformidadDescripción
Marcado CESíConformidad europea
FCCSíCompatibilidad electromagnética de EE. UU.
Clasificación IPIP40Protección contra polvo y agua
IEC 704-1:1982SíNivel de presión sonora ≤ 70 dB(A)
Estándares industrialesMúltiplesEthernet/IP, Profinet

🔗 Véase también​

Soporte Técnico​

Para asistencia técnica:

Las especificaciones están sujetas a cambios sin previo aviso. Para las especificaciones más actuales, consulte la documentación más reciente.
